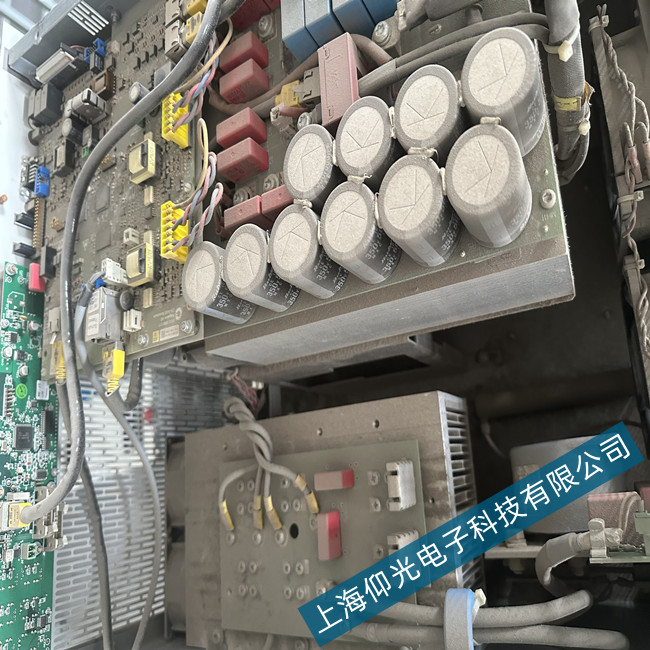

图 拓普康可编程直流电源
拓普康直流电源TP.C.10KW系列维修-负载能力差维修方法
故障现象一：电源负载能力差
电源负载能力差是一个常见的故障，一般都是出现在老式或是工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。此外还有稳压二极管发热漏电，整流二极管损坏等。
维修方法：用万用表着重检查一下稳压二极管，高压滤波电容，限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊，虚接等。把开焊的焊点重新焊牢，更换变质的元器件，一般故障即可排除。
故障现象：无直流电压输出，但保险丝完好
这种现象说明开关电源未工作，或者工作后进入了保护状态。
维修方法：首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。判断方法是这样的：加电测UC3842的第7脚对地电压，若测第8脚有+5V电压，1，2，4，6脚也有不同的电压，则说明电路已起振，UC3842基本正常;若7脚电压低，其余管脚无电压或不波动，则UC3842已损坏。UC3842芯片损坏最常见的是6，7脚对地击穿，5，7脚对地击穿和1，7脚对地击穿。如果这几只脚都为击穿，而开关电源还是不能正常启动，则UC3842必坏，应直接更换。若判断芯片未坏，则就着重检查开关功率管的栅极(G极)的`限流电阻是否开焊，虚接，变值，变质以及开关功率管本身是否性能不良。除此之外，电源输出线也有可能断线或接触不良也会造成这种故障。因此在维修时也应注意检查一下。
图 拓普康可编程直流电源
故障现象二：有直流电压输出，但输出电压过高
这种故障往往来自于稳压取样和稳压控制电路出现故障所致。在开关电源中，直流输出、取样电阻、误差取样放大器(如LM324，LM358等)、光耦合器(PC817)、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路，任何一处出问题都会导致输出电压升高。
维修方法：由于开关电源中有过压保护电路，输出电压过高首先会使过压保护电路动作。因此对于这种故障的维修，我们可以通过断开过压保护电路，使过压保护电路不起作用，在这时，测量开机瞬间的电源主电压。如果测量值比正常值高出IV以上，说明输出电压过高。我们应着重检查取样电阻是否变值或损坏，精密稳压放大器(TL431)或光耦合器(PC817)性能不良，变质或损坏;其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别：将TL431的参考端(Ref)与它的阴极(Cathode)相连，串10k的电阻，接入5V电压，若阳极(Anode)与阴极之间为2.5V，并且等待片刻还仍然为2.5V，则为好管，否则为坏管。
