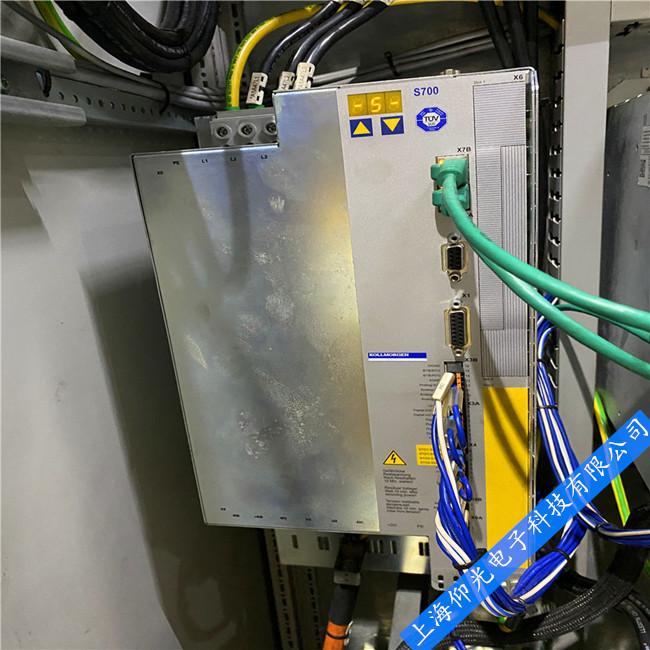

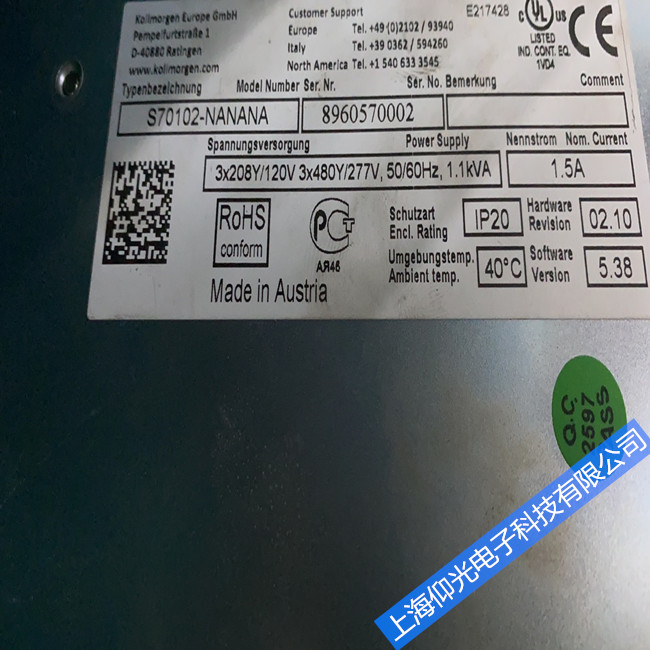

上海仰光快修科尔摩根伺服器S700系列S70602-NANANA报故障F30 F31 F32代码速修，科尔摩根驱动器故障维修 快修速修当天可修复，测试好发出，故障报警代码：F01 F02 F03 F04 F05 F06 F07 F08 F09 F10 F11 F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32
警告帮助代码：n01 n02 n03 n04 n05 n06 n07 n08 n09 n10 n11 n12 n13 n14 n15 n16 n17 n18 n19 n20 n21 n22 n23 n24 n25 n26 n27 n28 n29 n30 n31 n32
警告帮助
显示 意思 可能原因 措施/解释
n01 我2t门槛值I2TLIM超过设定限制。 机械系统是紧密 机械检查系统
放大器维度太低 使用一个具有更高电流的放大器
电机尺寸过低 使用一个更高的电流电机
Driving profile is too aggressive 定义恢复时间
n02 制动功率超过设定PBALMAX极限值. 不正确的刹车动力装置 检查设置
内部制动电阻太低了 使用外部制动电阻,延长制动坡道(DEC / DECSTOP )
n03 下面的错误PEMAX超过设定极限值。 机械系统是紧密 机械检查系统
放大器维度太低 使用一个具有更高的电流放大器
驾驶概要文件是过于激进 定义的恢复时间,延长坡道
下面的错误设置得过低 检查设置
n04 现场总线通信监控有回应(EXTWD)。 在项目调试阶段:没有现场总线连接 禁用监督暂时(EXTWD = 0)
在操作:沟通问题 检查总线安装
n05 一个三阶段的电源失踪 检查电源连接、融合和水管的接触器
n06 位置设置为软件限制开关1(SWE1)一直不及 轴已经超越了位置已经被配置为结束位置 检查轴的位置和设置限位开关的软件
n07 位置设置为软件限制开关2(SWE2)已经被超过 轴已经超越了位置已经被配置为结束位置 检查轴的位置和设置限位开关的软件
n08 有缺陷的运动任务 开始运动的任务不存在(的校验和是有缺陷的) 创建一个新的运动的任务
目标在于允许范围之外的位置 检查软件限制开关和目标位置
有缺陷的加速度值 检查单位和数值
OPMODE不支持的功能 设置正确的OPMODE
n09 没有参考点 没有参考点运动时设置一个启动任务. 执行归航或设置的参考点
n10 硬件限制开关PSTOP 积极的限位开关已经做出了回应 移动轴的方向是反的,从限制开关
限位开关未连接 改变参数的确定数字I / o或连接限制开关
限制开关传感器具有不正确的逻辑 插入断接点作为限制开关(而不是联系).
n11 硬件限制开关NSTOP 消极的限位开关已经做出了回应 移动轴向着积极的方向从限制开关
限位开关未连接 改变参数的确定数字I / o或连接限制开关
限制开关传感器具有不正确的逻辑。 插入断接点作为限制开关(而不是联系).
n12 电机默认值加载 电机数字存储在编码器和放大器的不匹配的参数设置 保存电机号码和HSAVE eepm的编码.
n13 扩展卡 24 V电源的I / O扩展卡错过了 检查配线和24 V电源供电
n14 SinCos反馈 SinCos换向器(wake&shake)没有完成 使放大器
n16 总结警告 总结n17 n31警告到 看见警告#
n17 Feldbus同步 可以同步是激活的,但不是从控制器同步发送,如果在所有。 检查现场总线设置
n18 Multiturn overflow 超过+ / -2048转数着multiturn编码器连接 忽略或禁用监控与DRVCNFG Bit7 = 1
motor移来编码0位置安装之前
n19 运动任务已经受到限制。坡道 允许的值的范围超出了过程块数据 检查过程块数据
n20 无效运动任务 检查数据块开始最后一个进程。还确定过程区块号码与动。
n21 警告由PLC程序 只有在宏程序在伺服放大器 特殊应用
n22 Max. 电机温度达到 报警阈值设置超过,电机过载 检查电机温度.
机械系统是紧/阻塞 机械检查系统
n23 正弦—余弦编码器 信号幅值太低了 检查信号振幅,可能由于用示波器
n24 数字输入 不合逻辑的配置 撤销最后配置更改
n32 固件版本 用于测试的原因只有 没有保证由制造商为错误的免费的功能
其他问题帮助
问题 可能的原因 措施
电机不转动 伺服放大器不使能 运用使信号
软件不对？ 集软件使
使用的电缆断裂 检查使用的电缆
电机相序 正确的电机相序列
刹车不会释放 检查刹车控制
驱动机械堵塞 检查制动装置
电机杆没有。 电机杆没有。
反馈建立正确 建立反馈正确
电机振荡 获得太高(速度控制器) 减少Kp ~ GV(速度控制器)
反馈电缆屏蔽断开 更换反馈电缆
模拟地没有接通电源 Join AGND to CNC-GND
电机速度低 Kp ~ GV(速度控制器)太低了 增加Kp ~ GV(速度控制器)
GVTN p ~(速度控制器)太高了 电机的默认值为p ~ GVTN(速度控制器)
ARLPF / ARHPF太高 减少ARLPF / ARHPF
ARLP2太高 减少ARLP2
电机运行状态 Kp~GV (速度控制器)太高了 减少Kp ~ GV(速度控制器)
GVTN p ~(速度控制器)太低了 设定电机的默认值为p ~ GVTN(速度控制器)
ARLPF / ARHPF太低了 增加ARLPF / ARHPF
ARLP2太低 增加ARLP2
轴漂移,在
设定= 0 V
偏置没有正确调整为模拟设定的规定 调整偏移量(模拟I / O)
AGND没有加入对controller-GND控制 Join AGND and controller-GND
