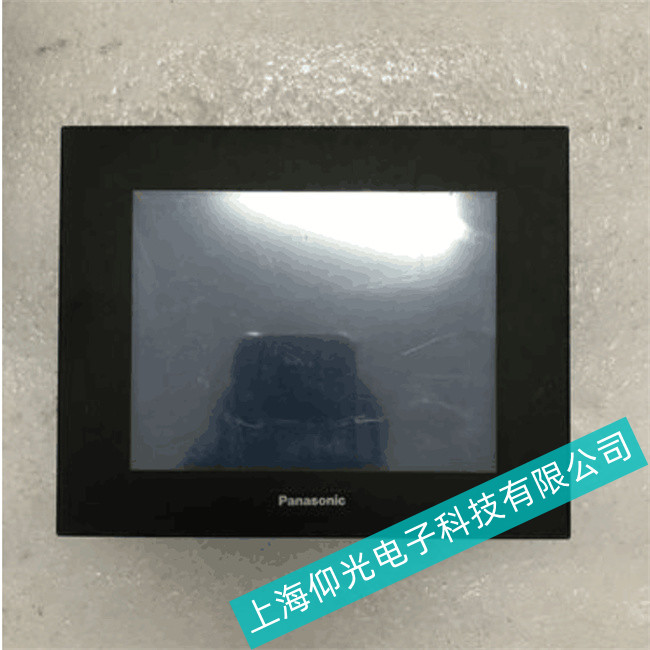

实力公司维修松下触摸屏AIG02GQ02D上电无反应、指示灯不亮故障维修
松下触摸屏AIG02GQ02D上电无反应、指示灯不亮电源板故障维修
电源指示灯、CPU工作灯不亮说明24V电源加上后，没有后续低压电源产生。DC/DC直流变换电路直接决定着触摸屏的正常工作与否。DC/DC变换电路的一般规律是：若没有5V电压，触摸屏开机后无显示，一般情况下，电源指示灯也不亮；若5V电压不稳定，造成触摸屏控制器上的CPU工作不稳定会发生无规律地死机或者“花屏”现象。若没有3.3V电压，会发生“蓝屏”现象，或者先出现“蓝屏”、“彩条屏”后立即变为“黑屏”，而CPU工作指示灯也由绿色变为橙色。
DC/DC变换电路出问题后，比较容易检修。若查到某个DC/DC变换器没有输出，可测量其输入电压。若输入电压正常，则检查负载和控制端，若都正常，则为DC/DC变换器本身损坏。
在实际维修中，还可测量DC/DC变换器各引脚的电阻值和电压值与正常值相对照，从而判断故障部位。
本故障检修中，首先测五脚直流电源转换管8050SD的第一脚有没有12V电压，结果有12V电压。说明前级电路工作正常，元器件良好。再量8050SD的2脚电压为0V,3脚电压也为0V，5脚电压也为0V。查相关资料知道，8050SD的2脚电压应当为5.3V，说明该脚电压异常。跟该脚相连的元器件只有D802与L802、L803三个，一一检查发现稳压管D802被击穿，用一个相同型号的5.3V稳压管替换后，通电老化2小时，一切正常，说明故障排除。
多端直流稳压器8050SD共有5个引脚。其中，①脚是直流电压输入端，其最高值可达40V，最低值为4.5V；②脚是开关管发射极开路输出端，也就是直流电压输出端。最高输出为37V，最低值为1.2V；③脚是输入输出公共端，即接地端；④脚是稳压取样电压输入端，该脚一般与输出电压相连，通过IC内部分压网络监控输出电压的大小。当输出电压增大或者减小时，该脚电压同比例增大或者减小，经与内部基准稳压值1.23V相比较，内部放大器可自动调节振荡器的输出占空比，使输出电压减小或者增大。从而使输出电压稳定在额定值上；⑤脚是使能控制端，控制着输出端电压的有无，当该脚高于1.23V时，内部开关管被关断，输出电压为OV，当低于1.23V时，输出为额定电压，在实际使用中，该脚一般接地或者通过外接元件置于低于1.23V的电压上，在本电路中5脚接的是电容C803。
上海仰光电子科技有限公司维修松下触摸屏范围包括：按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。进不了界面、无显示、亮度看不清楚；，液晶屏显示竖条、横条、多画面，触摸屏上电无反应，上电烧保险，上电蓝屏，通电几分钟后屏幕变为蓝屏，主板故障，黑屏，通讯时有时无，触摸失灵，有时白屏，触摸面板故障，死屏，电源板故障， 液晶故障，触摸面板损坏，触控正常但主板程序无反应，触摸不良，触摸失灵；操作灵敏度不够，上电无任何显示，PWR灯不亮但其他一切正常，双串口无法通讯 ，主板松动 ，CPU、内存、显卡，485串口通讯不良，触摸屏上电无反应，通讯不良，画面不能切换， 触摸死机等常见故障等。希望能用专业知识帮助您解决难题。欢迎咨询维修
