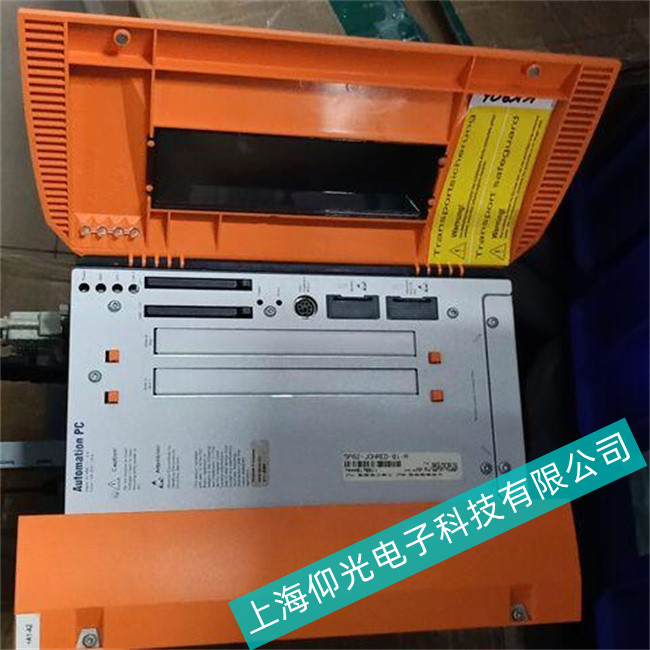

X射线机高压贝加莱工控机5PP120.0571-27主板电路故障检修方法
一、故障原因分析：
1、电源损坏造成贝加莱工控机5PP120.0571-27无法开机。
2、开机电路故障造成贝加莱工控机5PP120.0571-27无法开机。
3、主板其它地方有短路造成电源保护而贝加莱工控机5PP120.0571-27无法开机。
4、开关按钮接触不良造成贝加莱工控机5PP120.0571-27无法开机。
二、故障测试点及排除：
1、怀疑贝加莱工控机5PP120.0571-27主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来,用镊子把电源的绿线和黑线短路,看电源风扇转不，如果转，说明电源是好的。也可用万用表测量各路电压是否正常，以防万一。ATX电源电压误差是5%。
2、怀疑贝加莱工控机5PP120.0571-27主机开关好坏：再把ATX电源线和主板接好,把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗.如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机,把主板从机箱里拆出来检修。
3、把贝加莱工控机5PP120.0571-27主板拆下来，先把板上的灰尘清扫干净，以免防碍检修.先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。把主板放好,插上假负载，插好电源,测试卡，做好检修准备.
4、直接短路接绿线和黑线.如果此时可以加电开机说明故障在软开机电路本身。如果此时不可以加电或风扇转一下就停、诊断卡灯亮一下就灭，主板诊断卡上的灯狂闪、电源发出响声说明主板有短路现象。（一般是5V、12V短路）ATX电源内部保护。
 5、对于贝加莱工控机5PP120.0571-27主板短路，可测ATX电源插座的各供电脚对地阻值，从而缩小检查范围.橙色线100-300欧左右；红色线75-380欧左右；黄、紫、灰、绿在300—600欧左右。ATX电源对黄12V和红5V进行短路保护。使用红5V电压的元件有南桥、I/O、bios、声卡、串口芯片、并口芯片、5V滤波电容、电源管理芯片、门电路芯片、场管等。
使用黄12V电压的元件有场管、12V滤波电容、电源管理芯片、串口芯片等
使用橙3.3V电压的元件有南北桥、I/O、bios、时钟芯片、网卡芯片、声卡芯片、1394芯片、滤波贴片电容等。轻微短路时有发烫感觉
 上海仰光电子科技有限公司维修普洛菲斯工控机范围包括：按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。进不了界面、无显示、亮度看不清楚；，液晶屏显示竖条、横条、多画面，触摸屏上电无反应，上电烧保险，上电蓝屏，通电几分钟后屏幕变为蓝屏，主板故障，黑屏，通讯时有时无，触摸失灵，有时白屏，触摸面板故障，死屏，电源板故障， 液晶故障，触摸面板损坏，触控正常但主板程序无反应，触摸不良，触摸失灵；操作灵敏度不够，上电无任何显示，PWR灯不亮但其他一切正常，双串口无法通讯 ，主板松动 ，CPU、内存、显卡，485串口通讯不良，触摸屏上电无反应，通讯不良，画面不能切换， 触摸死机等常见故障等。希望能用专业知识帮助您解决难题。欢迎咨询维修
