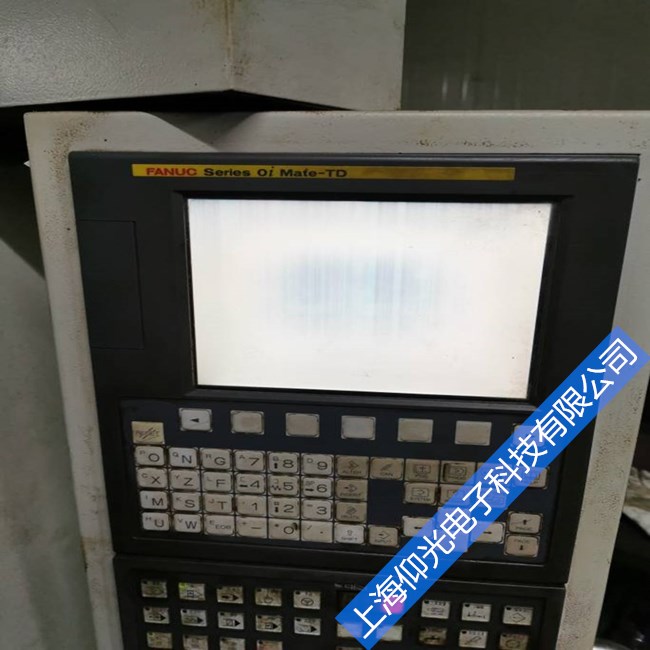

发那科数控系统维修显示224报警代码维修讲解（无输出黑白屏故障维修）免费检测，免费检测，测试好发货，上海仰光电子科技有限公司，数控机床维修经验的高级电子工程师和数控技师，拥有先进的检测设备和仪器，自主开发了三菱、哈斯、发那科、西门子等系统测试平台。可快速修复各种知名品牌数控机床的主轴、主板、CPU板、马达控制板、视频板、I/O板、放大器、变频器、伺服驱动器、显示器等设备维修。控电子手轮、对刀仪、油冷机、数控机床配件，专业组装、改造、维修各系统CNC电脑锣、精雕机、数控车，机床大修精度恢复,系统电路维修，主轴、丝杆、报警等维修，维修FANUC发那科/FAGOR法格/SIEMENS西门子/三菱等数控系统 驱动器 伺服电机、系统操作面板专业维修，

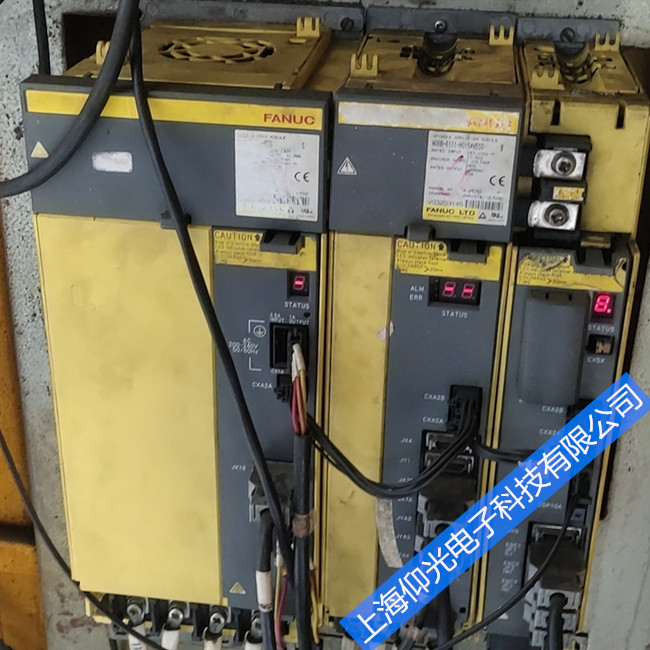

故障代码显示：224 故障处理：第一次返回参考点前企图执行可编程的轴运动指令。发那科维修 系列5系统、7系统、15系统及18系统、法那克驱动器维修、fanuc发那科系统414,424，411，410,434等报警维修。
这是主轴驱动器的控制功能，使用特殊的主轴电动机，这种电动机的定子有两个绕组：高速绕组和低速绕组，用该功能切换两个绕组，以实现宽的恒功率调速范围。绕组的切换用继电器。切换控制由梯形图实现。
37、刀具补偿存储器A,B,C（Tool compensation memory A,B,C）
刀具补偿存储器可用参数设为A型、B型或C型的任意一种。A型不区分刀具的几何形状补偿量和磨损补偿量。B型是把几何形状补偿与磨损补偿分开。通常，几何补偿量是测量刀具尺寸的差值；磨损补偿量是测量加工工件尺寸的差值。C型不但将几何形状补偿与磨损补偿分开，将刀具长度补偿代码与半径补偿代码也分开。长度补偿代码为H，半径补偿代码为D。
38、刀尖半径补偿（Tool nose radius compensation）（T）
车刀的刀尖都有圆弧，为了精确车削，根据加工时的走刀方向和刀具与工件间的相对方位对刀尖圆弧半径进行补偿。
39、三维刀具补偿（Three-dimension tool compensation）（M）
在多坐标联动加工中，刀具移动过程中可在三个坐标方向对刀具进行偏移补偿。可实现用刀具侧面加工的补偿，也可实现用刀具端面加工的补偿。
40、刀具寿命管理（Tool life management）
使用多把刀具时，将刀具按其寿命分组，并在CNC的刀具管理表上预先设定好刀具的使用顺序。加工中使用的刀具到达寿命值时可自动或人工更换上同一组的下一把刀具，同一组的刀具用完后就使用下一组的刀具。刀具的更换无论是自动还是人工，都必须编制梯形图。刀具寿命的单位可用参数设定为“分”或“使用次数”。
41、自动刀具长度测量（Automatic tool length measurement）
在机床上安装接触式传感器，和加工程序一样编制刀具长度的测量程序（用G36，G37），在程序中要指定刀具使用的偏置号。在自动方式下执行该程序，使刀具与传感器接触，从而测出其与基准刀具的长度差值，并自动将该值填入程序指定的偏置号中。
42、极坐标插补（Polar coordinate interpolation）（T）
极坐标编程就是把两个直线轴的笛卡尔坐标系变为横轴为直线轴，纵轴为回转轴的坐标系，用该坐标系编制非圆型轮廓的加工程序。通常用于车削直线槽，或在磨床上磨削凸轮。
43、圆柱插补（Cylindrical interpolation）
在圆柱体的外表面上进行加工操作时（如加工滑块槽），为了编程简单，将两个直线轴的笛卡尔坐标系变为横轴为回转轴（C），纵轴为直线轴（Z）的坐标系，用该坐标系编制外表面上的加工轮廓。
44、虚拟轴插补（Hypothetical interpolation）（M）
在圆弧插补时将其中的一个轴定为虚拟插补轴，即插补运算仍然按正常的圆弧插补，但插补出的虚拟轴的移动量 并不输出，因此虚拟轴也就无任何运动。这样使得另一轴的运动呈正弦函数规律。可用于正弦曲线运动。
45、NURBS插补（NURBS Interpolation）（M）
汽车和飞机等工业用的模具多数用CAD设计，为了确保精度，设计中采用了非均匀有理化B-样条函数（NURBS）描述雕刻（Sculpture）曲面和曲线。因此，CNC系统设计了相应的插补功能，这样，NURBS曲线的表示式就可以直接指令CNC，避免了用微小的直线线段逼近的方法加工复杂轮廓的曲面或曲线。
46、返回浮动参考点（Floating reference position return）
为了换刀快速或其它加工目的，可在机床上设定不固定的参考点称之为浮动参考点。该点可在任意时候设在机床的任意位置，程序中用G30.1指令使刀具回到该点。
47、极坐标指令编程（Polar coordinate command）（M）
编程时工件尺寸的几何点用极坐标的极径和角度定义。按规定，坐标系的第一轴为直线轴（即极径），第二轴为角度轴。
48、提前预测控制（Advanced preview control）（M）
该功能是提前读入多个程序段，对运行轨迹插补和进行速度及加速度的预处理。这样可以减小由于加减速和伺服滞后引起的跟随误差，刀具在高速下比较精确地跟随程序指令的零件轮廓，使加工精度提高。预读控制包括以下功能：插补前的直线加减速；拐角自动降速等功能。预读控制的编程指令为G08P1。不同的系统预读的程序段数量不同，16i最多可预读600段。
49、高精度轮廓控制（High-precisioncontour control）（M）High-precision contour control 缩写为HPCC。
有些加工误差是由CNC引起的，其中包括插补后的加减速造成的误差。为了减小这些误差，系统中使用了辅助处理器RISC，增加了高速，高精度加工功能，这些功能包括：①．多段预读的插补前直线加减速。该功能减小了由于加减速引起的加工误差。②．多段预读的速度自动控制功能。该功能是考虑工件的形状，机床允许的速度和加速度的变化，使执行机构平滑的进行加/减速。高精度轮廓控制的编程指令为G05P10000。
50、AI轮廓控制/AI纳米轮廓控制功能（AI Contour control/AI nanoContour control）（M）
这两个功能用于高速、高精度、小程序段、多坐标联动的加工。可减小由于加减速引起的位置滞后和由于伺服的延时引起的而且随着进给速度增加而增加的位置滞后，从而减小轮廓加工误差。这两种控制中有多段预读功能，并进行插补前的直线加减速或铃型加减速处理，从而保证加工中平滑地加减速，并可减小加工误差。在纳米轮廓控制中，输入的指令值为微米，但内部有纳米插补器。经纳米插补器后给伺服的指令是纳米，这样，工作台移动非常平滑，加工精度和表面质量能大大改善。程序中这两个功能的编程指令为：G05.1 Q1。
51、AI高精度轮廓控制/AI纳米高精度轮廓控制功能（AI high precisioncontour control/AI nano high precision contour control）（M）
该功能用于微小直线或NURBS线段的高速高精度轮廓加工。可确保刀具在高速下严格地跟随指令值，因此可以大大减小轮廓加工误差，实现高速、高精度加工。与上述HPCC相比，AI HPCC中加减速更精确，因此可以提高切削速度。AI nano HPCC与AI HPCC的不同点是AI nanoHPCC中有纳米插补器，其它均与AI HPCC相同。在这两种控制中有以下一些CNC和伺服的功能：插补前的直线或铃形加减速；加工拐角时根据进给速度差的降速功能；提前前馈功能；根据各轴的加速度确定进给速度的功能；根据Z轴的下落角度修改进给速度的功能；200个程序段的缓冲。
程序中的编程指令为：G05 P10000。
52、DNC运行 （DNC Operation）
是自动运行的一种工作方式。用RS-232C或RS-422口将CNC系统或计算机连接，加工程序存在计算机的硬盘或软盘上，一段段地输入到CNC，每输入一段程序即加工一段，这样可解决CNC内存容量的限制。这种运行方式由PMC信号DNCI控制。
53、远程缓冲器（Remote buffer）
是实现DNC运行的一种接口，由一独立的CPU控制，其上有RS-232C和RS-422口。用它比一般的RS-232C口（主板上的）加工速度要快。
54、DNC1
是实现CNC系统与主计算机之间传送数据信息的一种通讯协议及通讯指令库。DNC1是由FANUC公司开发的，用于FMS中加工单元的控制。可实现的功能有：加工设备的运行监视；加工与辅助设备的控制；加工数据（包括参数）与检测数据的上下传送；故障的诊断等。硬件的连接是一点对多点。一台计算机可连16台CNC机床。
