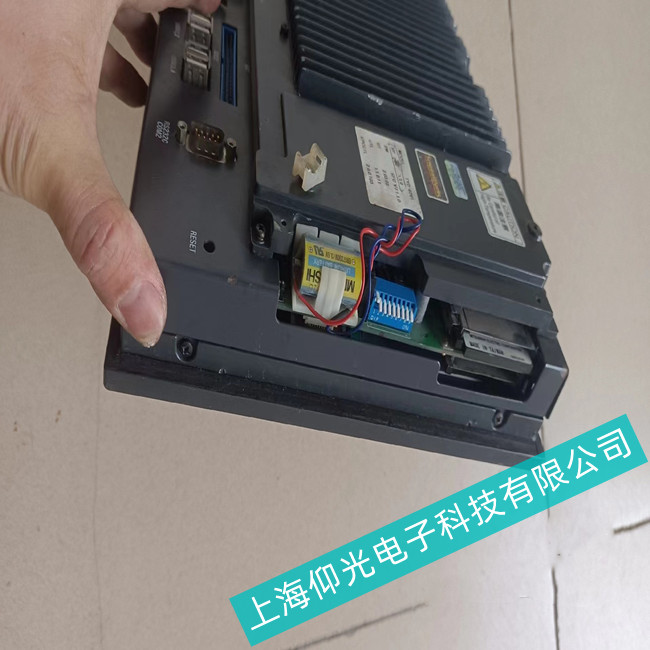

MITSUBISHI三菱工控机MT700上电烧保险故障原因
一、MITSUBISHI三菱工控机MT700加电瞬间烧保险丝
为方使分析将显示器整机电路分成三个部分:1.消磁电路 2.电源交 直流变换电路3.主板电路 用等效方框图表示如下图。
MITSUBISHI三菱工控机MT700消磁电路故障:
由等效方框图看出，消磁电路与电源交 直流变换电路及主板电路相并联。如果消
磁电路有短路故障，加电时相当于将输入的交流电短路，必然烧断保险丝。消磁电路一般由消磁电阻,消磁线圈及联接插座组成。以消磁电阻的故障率为最高消磁电阻是一个具有正温度系数的热敏电阻，它的冷态阻值一般为 18~36 ，热态阻值在100K 以上。当消磁电阻的温度系数发生变化而使其热态阻值变小时，便会出现加电瞬间因
消磁电流过大而烧保险丝的故障现象。日常检修中，一般多以测量消磁电阻的冷态阻值来判断它的好坏，而忽视了它的热态阻值。因此这种元件具有一定的故障隐藏性，判断消磁电路是否有短路故障的方法通常可采用分割法。具体方法是:先将消磁电路与主机电路脱开，然后给显示器加电，如这时不冉烧 保险丝，使可断定是消磁电路短路故障。一般只需更换相同规格的消磁电阳，故障即可排除。
MITSUBISHI三菱工控机MT700电源交直流变换电路故障
电源交直流变换电路与消磁电路相并联，如果电源交直流变换电路中有严重短路故障，加电时必然也会发生烧保险丝的故障现象。
在电源交 直流变换电路中:某一整流管击穿短路:滤波电容严重漏电;功率开关
管或厚膜电路中的大功率管击穿短路均能引起加电烧保险丝的故障现象。检修这类故障的方法，一般需用万用表测量整流二极管、功率开关管或厚膜电路中的大功率管、相关电阻、电容、滤波电容等元件极间是否有短路、断路及严重漏电故障，查出所有故障元件，更换后一般故障可排除。
MITSUBISHI三菱工控机MT700主板电路故障:
主板电路串接在电源交 直流变换电路的后边，在电源交 直流换电路中一般都设有过载保护电路，所以当主板电路发生一般性短路故障时，只会引起电源保护，不会烧保险丝。但当行输出部分有严重短路故障时，也会引起加电烧保险丝的故障现象。
主板电路中，一般以行输出部分的故障率为最高。所以检修这类故障时，应首先测量行输出部分(特别是行输出管)极间是否严重短路,查出故障元件,更换后一般故障可排除。
二、MITSUBISHI三菱工控机MT700加电后随机烧保险丝引起这类故障的原因并不是电路中某一元件完全损坏，而是其性能不稳定或参数变化引起的。大体上有如下几方面原因:口消磁电阻温度系数不稳定，使它的热态阻值有很大的变化。一般表现为:在每天的第一次开机时，由于其热态阻值不能很快上升到足够大，使消磁电流过大烧断保险丝。当换上一只新的保险丝再开机时，便不再烧保险丝。
