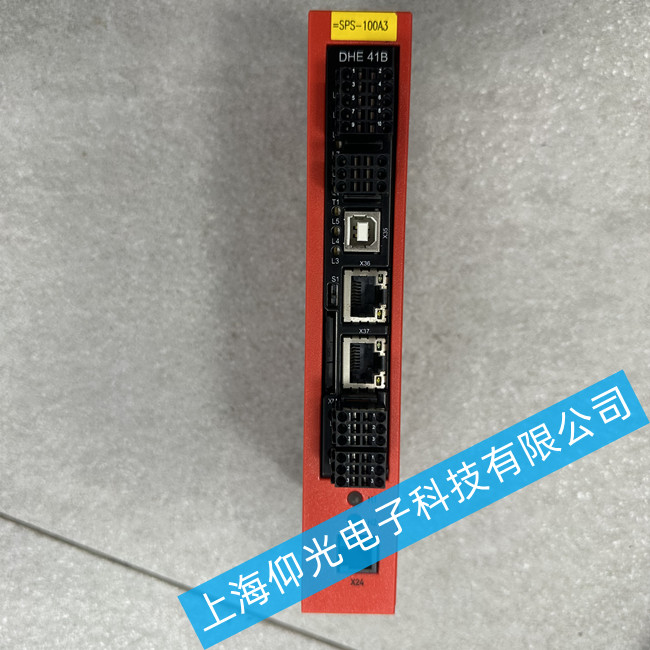

sew变频器维修 DHE41B/U0H11B 通讯故障维修分析

  sew变频器通讯故障维修主要检查以下三方面的内容：

(1) 通讯接口的硬件接线和配置
硬件是通讯建立的基本条件，但是在实际运行中，发现变频器通讯故障很大一部分是来自硬件问题，尤其是EMC问题。因此，一旦通讯故障时，必须首先查通讯接口的配线，并需注意以下事项：① 每台变频器的PE端就近单点接地；② 每台变频器的地线GND连在一起；③ RS485通讯采用屏蔽电缆，且屏蔽电缆采用单端接地方式，屏蔽电缆的地线和RS485通讯模块的外壳PE接在一起。
 在采用以上标准配线仍不能解决通讯故障时，还可以继续采取以下措施：① 采用隔离的RS485通讯模块；② 当由于干扰是从GND线串入变频器或外部设备的，导致变频器或外部设备不能正常工作时，可断开各台变频器相连的GND连线。
主板与PLC通讯故障
  sew变频器维修DHE41B/U0H11B 通讯故障现象：
1)变频器触摸屏报主板与PLC通讯故障，PPI电缆接收灯RX灯灭或不闪烁。
主板各个电源指示灯熄灭。高压电仍加在模块输入，模块输出封锁。
2）变频器触摸屏报主板与PLC通讯故障，PPI电缆发送灯TX灯灭或不闪烁。
3)触摸屏报主板与PLC通讯故障，PPI电缆电源灯POW不亮。
故障原因：
1)、变频器在运行过程中由于主板的供电开关电源PW1或者主板上的直流电源部分故障，导致整个主板的电源失电，IGBT开关信号停止。因此报出主板与PLC通讯故障；模块封锁输出；同时由于主板失电，故障跳闸信号无法发出，高压电一直加在模块上。
2）主板接收不到PLC发送的通讯信号，PLC本身通讯部分有问题。
3）PPI电缆本身故障。
解决方法：
1）更换损坏的主板或开关电源。
2）更换PLC
3）更换PPI电缆。
