泰克TDS2022B示波器维修经验详解

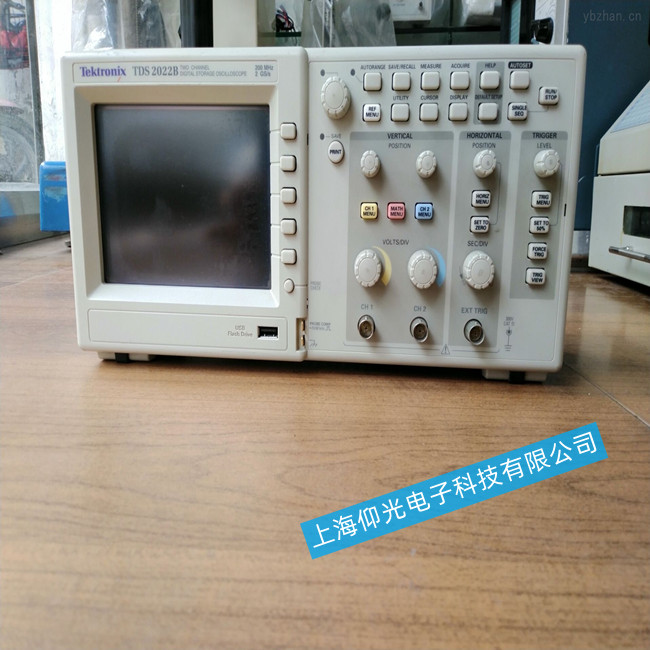

仰光示波器维修中心近期接修一台泰克示波器TDS2022B，仪器故障现象是无法工作，具体现象：上电后，电源指示灯不亮，屏幕无显示，开始要坏的时候现象是开机可以工作，但是工作5分钟左右自动关机，关机后无法立刻启动，要等15分钟后才能启动，启动后又只能工作5分钟左右自动关机，如此循环，过了几天，我们再开机，发现完全无法工作。
拆机：机壳一共5个螺丝，电源板螺丝显而易见。
调试过程：示波器分电源板，显示板和功能板，初步怀疑是电源板有问题，因为指示灯没有，屏幕背光灯不亮。使用万用表查看电源板电路，查找TDS2022B资料，发现，此电路和TDS2022B的典型电路非常吻合，这时就觉得有戏了。
调试发现，TDS2022B芯片的pin12345脚短路，这是个问题，后来测量输出电压，发现确实无输出，基本确定电压芯片损坏，拆下芯片发现，芯片的第7脚已裂开，换上新的芯片，测量无短路。
上电后，测量滤波电解电容，发现输入为DC310，正常。测量输出发现还是不正常，用直流完全测不到电压，用交流可以看到0-3V波动，0-12V波动等，后面查看资料，以及网上建议，怀疑是电源电路的二次滤波有问题。测量发现3个二极管均有些问题，正反均有导通的情况，当时认定是这个原因，但是拆下来发现，三个二极管均没有问题。
网上有资料说，二极管容易出问题，同时光电耦合芯片也容易出问题，测量对比发现，光电耦合芯片的MOS光确实有问题，因为电路板上有两个PC817A芯片，对比测量发现其中一个有问题，后来更换了怀疑的那个芯片，上电后输出均正常。
至此，示波器修理完毕。
原因分析：经过反复思考，造成该故障的原因应该是负载突然短路，导致次级电流过大而损坏上述元件，因光电耦合器的故障而使接在TDS2022B控制引脚的充电电容C5无法充电，导致TDS2022B内部开关管处于关断状态，从而有效也使故障进一步扩大。
