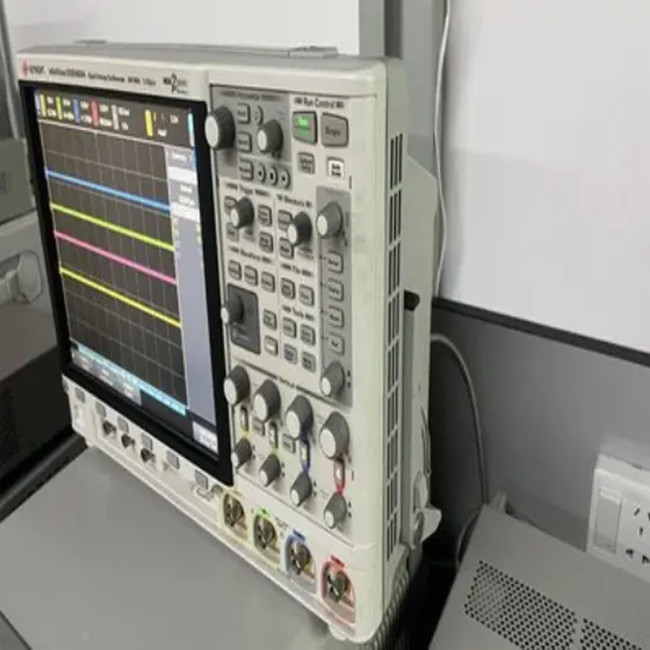

1）是德示波器校准步骤：
（a）插好示波器的电源线，打开电源开关，电源指示灯亮，待出现扫描线后，调节亮度到适当的位置，调节聚焦控制，使扫描线最细。
（b）调节基线旋钮，使扫描线与水平刻度线平行。
（c）将微调／扩展控制开关旋钮顺时针旋到校准位置，为了避免测量误差，在测量前应将探极进行检查和校正。校正方法是：将探极接到示波器的校正方波输出端、调整探级上校正孔的补偿电容，直到屏幕上显示的方波为平顶。
（d）将伏／度选择开关、工作方式开关、扫描时间选择开关，根据被测信号的大小，需要和频率高低放在适当位置上。
（e）将输入耦合开关置于“GND”位置，确定零电平的位置。再置于“AC”位置，由探极输入被测信号，调节同步开关旋钮，使波形稳定，观察屏幕上信号波形在垂直方向显示的幅度，被测信号电压力V／DIV与显示度数的乘积；当使用10:1输入探极时，要将屏幕显示幅度值×10。
2）示波器使用中应注意的事项：
（a）测量时，不要把仪表放置在附近有强磁场的地方使用。
（b）被测信号的幅度不能超过示波器各输入端规定的耐压值，防止烧坏示波器的放大器。
（c）测试时，示波器的机壳应悬浮，避免造成短路。
（d）用示波器测出的交流电压值为峰-峰值。
（e）测试线要尽量短，探极要靠近被测点，否则有可能引起波形畸变。
