示波器图形不稳定的原因及解决办法;
一、示波器图形不稳定的原因：
1、信号本身就不稳定。
2、示波器稳定性不够。
3、同步源或同步方式选择不当。
4、触发电平选择不当。
二、解决办法：

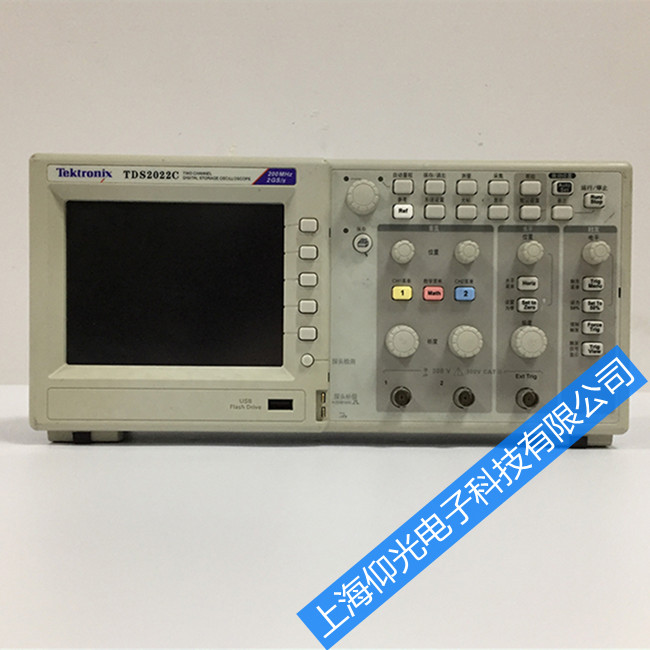

若是触发条件不对，以泰克TDS2022C示波器为例：
1、选用适当的时间分度 TIME/DIV 和电压分度 VOLTS/DIV
2、触发源Source 一定要选择在稳定的输入信号端 比如信号从CH1输入 就要选择CH1
3、调节水平电平 Trig Level 直到旋钮附近Trig灯亮起
4、Mag *10 一定要处于关闭状态示波器上面都有同步按钮，或者旋钮，调整与其同步后，就稳定了。
示波器常用功能说明：
一、示波器的先前配置
1、触发极性
trigger ----> entry
2、直流或交流
若设备在直流下工作就选择直流，反之亦然。
按下对应通道的数字 ----> 按第一个软键
3、选择好X轴的单位
一般来说，若想要测波形的周期，那需要将其设置为S。当然其单位还有HZ等等，具体情况得根据的具体需求去分析。
cursors ----> 屏幕中的Units ----> X Units Seconds
4、水平控制
水平控制包括两个按键，一个是用于将其波形进行水平方向的平移，但波形不放大。另一个是用于将波形进行水平方向的放大。
5、垂直控制
垂直控制包括两个按键，一个是用于将波形垂直方向的平移，但波形不放大。另一个是用于将波形进行垂直方向的放大。
有时观察波形时，发现貌似和未捕捉的波形一样，依然成一条直线，这时不妨把波形垂直方向放大一下，看起Y轴是否看到明显的波形的变化。有时是由于没有放大波形才误认为没有捕捉到波形。
6、测量控制
测量控制也包括两个按键，这两个按键需要结合起来使用。主要目的是测某两段之间的间隔。
